項目 |
規格 |
|
步距角精度 |
±5% |
|
電阻精度 |
±10% |
|
電感精度 |
±20% |
|
溫升 |
80℃Max. |
|
環境溫度 |
-10℃-+50℃ |
|
絕緣電阻 |
100MΩMin.500 VDC |
|
介電強度 |
500VAC |
|
轉軸徑向跳動 |
0.06Max.(450 g-load) |
|
轉軸軸向跳動 |
0.08Max.(450 g-load) |
|
絕緣等級 |
Class B 130° |
技術規格
|
型號 |
保持力矩 |
電流 |
電阻 |
步距角 |
轉動慣量 |
重量 |
機身長
|
|
（100為絲桿長度，可定制） |
Nm |
A |
Ω |
|
G.cm2 |
kg |
mm |
|
57BYGH245-2004A-GZ100S |
0.7 |
2 |
1.63 |
1.8 ° |
155 |
0.55 |
45 |
|
57BYGH255-3004A-GZ100S |
1 |
3 |
0.7 |
1.8 ° |
200 |
0.7 |
55 |
|
57BYGH280-2004A-GZ100S |
2 |
2 |
2.5 |
1.8 ° |
480 |
1.15 |
76 |
|
57BYGH280-3004A-GZ100S |
2 |
3 |
1 |
1.8 ° |
480 |
1.15 |
76 |
|
57BYGH280-4004A-GZ100S |
2 |
4 |
0.65 |
1.8 ° |
480 |
1.15 |
76 |

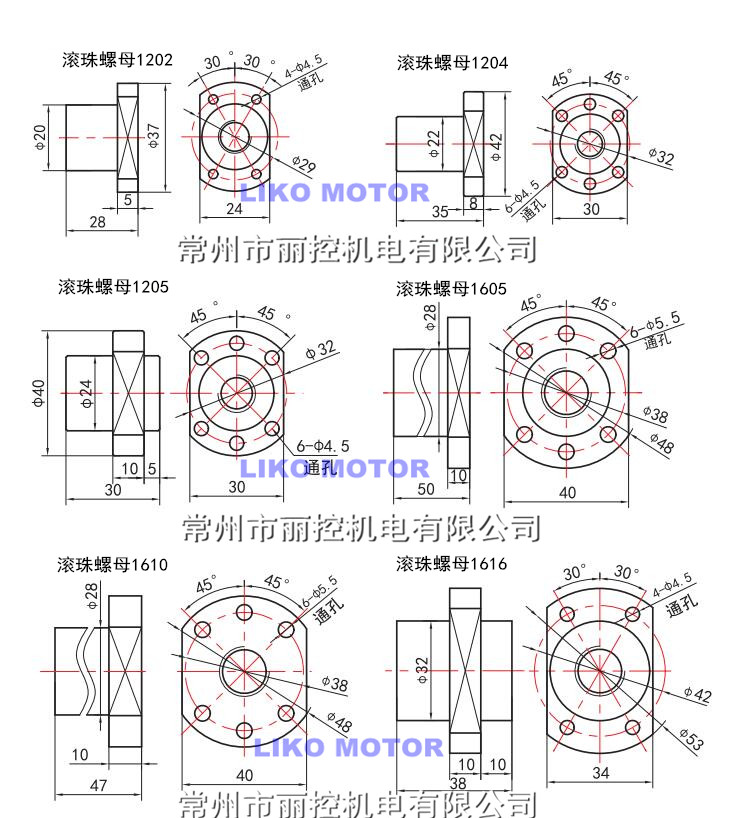

滾珠絲桿規格
|
滾珠絲桿代碼 |
直徑mm |
導程mm |
步長mm |
|
G1202 |
12 |
2 |
0.01 |
|
G1204 |
12 |
4 |
0.02 |
|
G1205 |
12 |
5 |
0.025 |
|
G1605 |
16 |
5 |
0.025 |
|
G1610 |
16 |
10 |
0.05 |
|
G1616 |
16 |
16 |
0.08 |
備注：電機如有需求，可加裝編碼器。

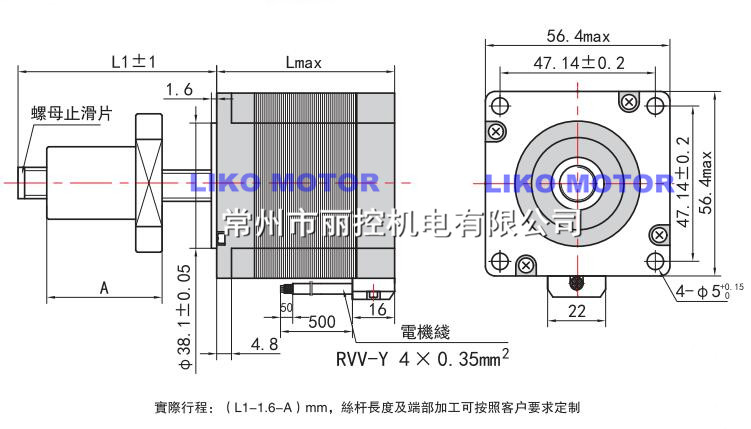

機械尺寸

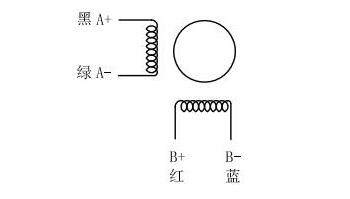

接線方式
